RUPA-RK3572-A1 产品规格书
项目 | 内容 |
产品编号 | RUPA-RK3572-A1 |
版本号 | V1.0 |
发布日期 | 2026-9-17 |
生效日期 | 2026-9-17 |
文件状态 | 编修 |
文件拟定 | 王志海 |
文件审核 | |
保密类型 | 公开 |
版本 | 发布日期 | 升级记录 |
V1.0 | 2026-9-17 | 第一次发布 |
|1. 产品概述
1.1 产品简介
RUPA-RK3572-A1 是一款基于瑞芯微(Rockchip)RK3572 八核 AI 处理器设计的高性能单板计算机(Single Board Computer,SBC)。整板采用紧凑型设计,集成 CPU、GPU、NPU 于一体,在保持低功耗的同时提供面向边缘侧的 AI 推理与多媒体处理能力。
产品板载 LPDDR4/LPDDR4X内存与 eMMC/UFS 存储模块,通过 RK806S-5 电源管理芯片实现多路电压域与上电时序管理。显示方面提供 HDMI 2.1、MIPI DSI输出方式;影像方面提供 MIPI CSI 摄像头接口;网络方面配备千兆以太网与 Wi-Fi 6 + 蓝牙无线模块;同时提供 USB 3.0/2.0、PCIe 2.0(M.2 M-Key)、40-pin 扩展排针等丰富的外设接口。
1.2 目标应用
- 边缘 AI 推理与机器视觉终端
- 工业控制与人机交互(HMI)设备
- 智能零售、自助服务终端
- 多媒体播放与数字标牌
- 教育实验平台与创客开发
- 物联网网关与数据采集设备
|2. 产品规格参数
| Item | Specification |
|---|---|
| CPU | RK3572 Octa‑core, 2×Cortex‑A73 + 4×Cortex‑A53 + 2×Cortex‑A53 Maximum frequency up to 2.3 GHz |
| GPU | Mali‑G310 GPU, supports OpenGL ES 1.1/2.0/3.2, OpenCL 3.0, Vulkan 1.4 Built‑in high‑performance 2D hardware accelerator |
| DDR | LPDDR4X‑4200 2G/4G/8GB(Option) |
| NPU | 4.0 TOPS (INT8) |
| OS | Android /Debian /Buildroot/ Ubuntu/ Armbian |
Storage For Optional module | Supports eMMC 5.1 (Optional) 16GB/32GB/64GB /128GB for module Supports UFS2.2/UFS2.1(Optional) 64GB/128GB/256G for module Supports SPI Flash for module |
| Display Output | 1× HDMI 2.1 port, up to 4K@60Hz, HDCP 2.3 compliant |
| Ethernet | 1× Gigabit Ethernet (1000M) |
| RTC Clock | RTC supported |
| USB | 4× USB3.2 HOST Type‑A (5Gbps) 1× USB3.2 OTG Type‑C (5Gbps) |
| M.2 | M.2 M-Key Pcie 2.0 *1lane |
| TF Card | Supported |
| Fan | Supported @5V cooling fan |
| Camera | Mipi CSI DPHY 4 Lanes*1/ 2Lanes*2 |
| LCD Panel | MiPi DSI *4 Lanes +TP |
| LED Indicators | Power LED: Red+Green |
| WIFI | WIFI 6 a/b/g/n/ac/ax |
| GPIO | 24 GPIOs + Uart Debug |
| Power Supply | 5V 2A for type-c |
| Power Consumption | Max 7W |
| PCBA Dimensions | 100.2*74.2*23MM |
| Packing Weight | xxxx g |
| Operating Temperature | -20℃ ~ 60℃ |
| Storage Temperature | -20℃ ~ 70℃ |
| Operating Humidity | 20‑85% RH (Non‑condensing) |
| Storage Humidity | 5‑90% RH (Non‑condensing) |

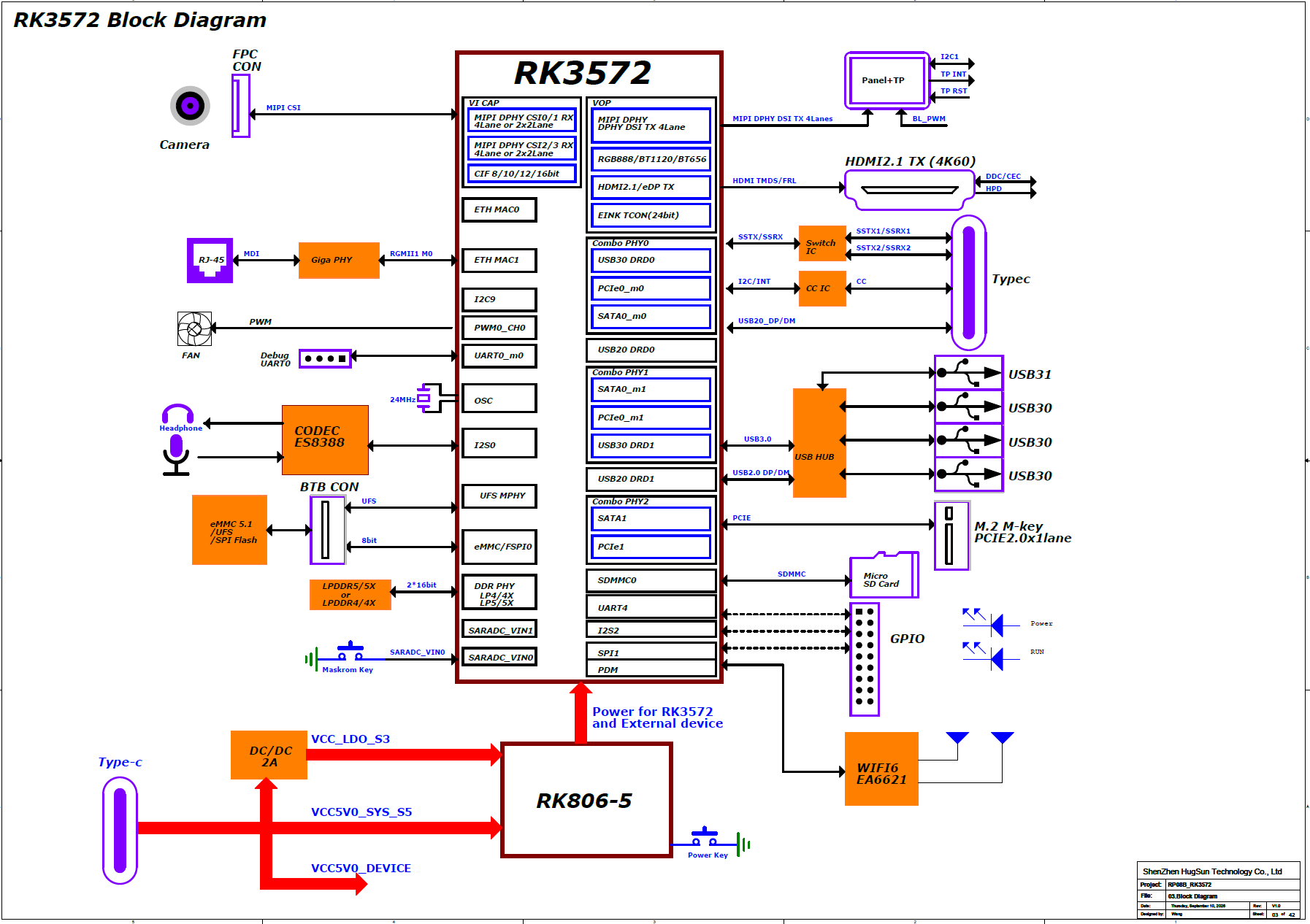

|3. 系统框图
RP08B-RK3572-4D32 系统框图

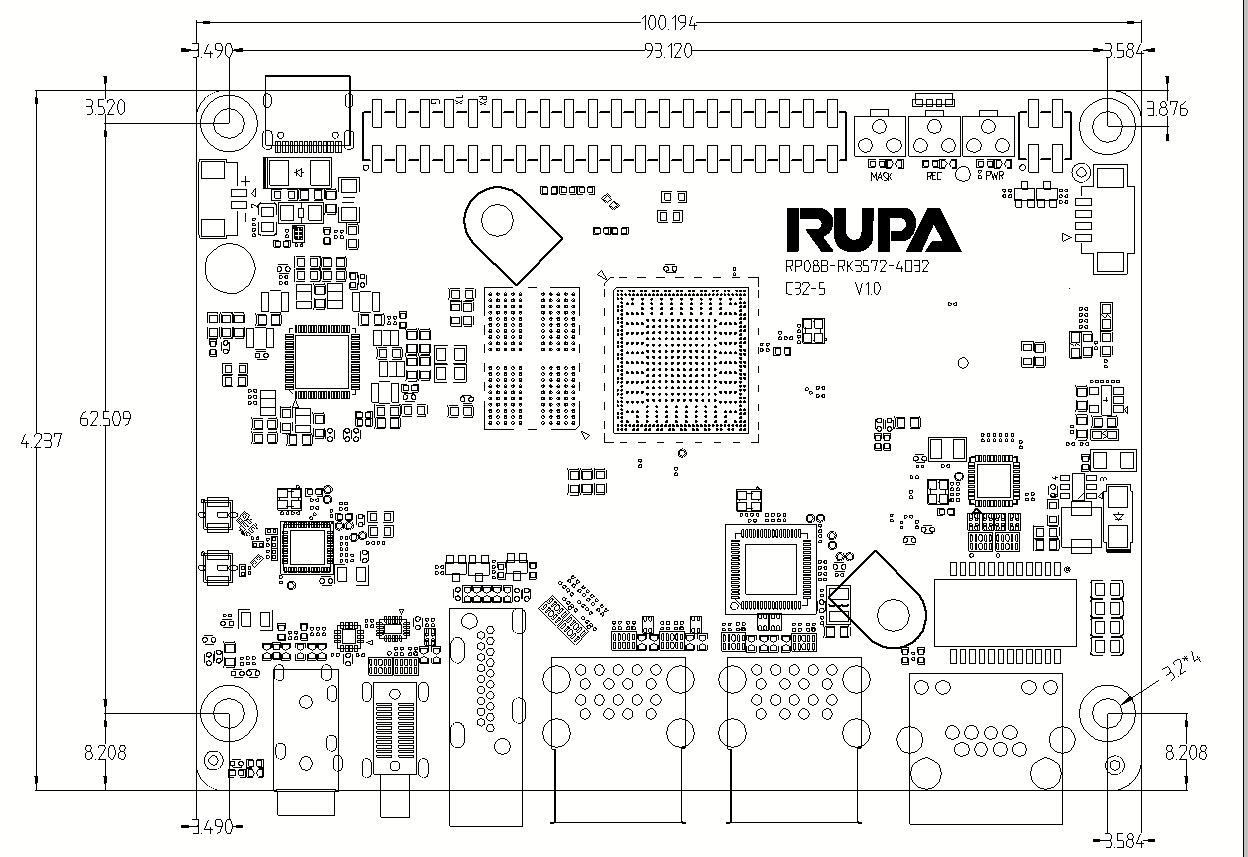

|4. 产品尺寸
*PCBA 2D 源文档 请在资料下载中下载
|5. 产品外观与接口

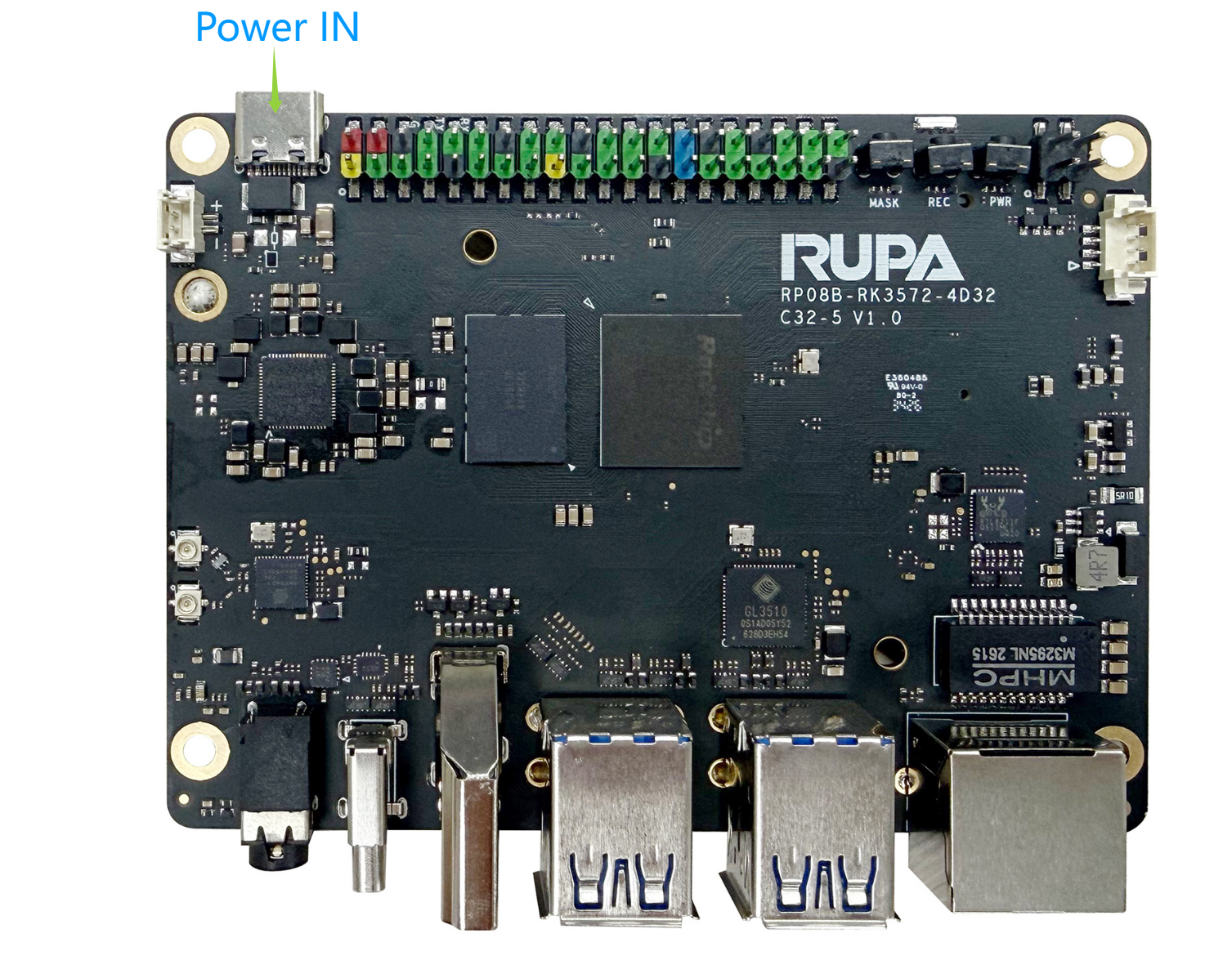

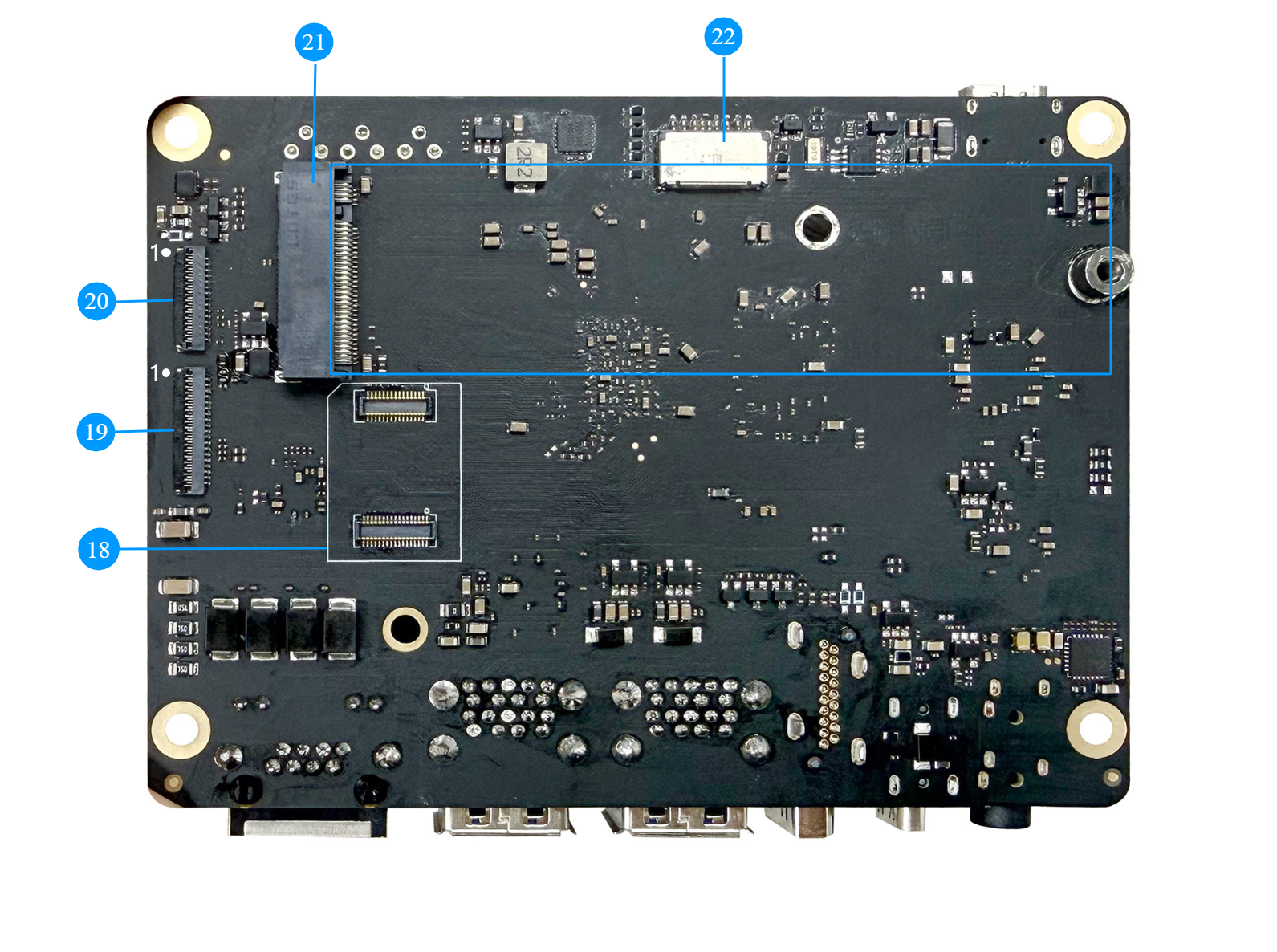

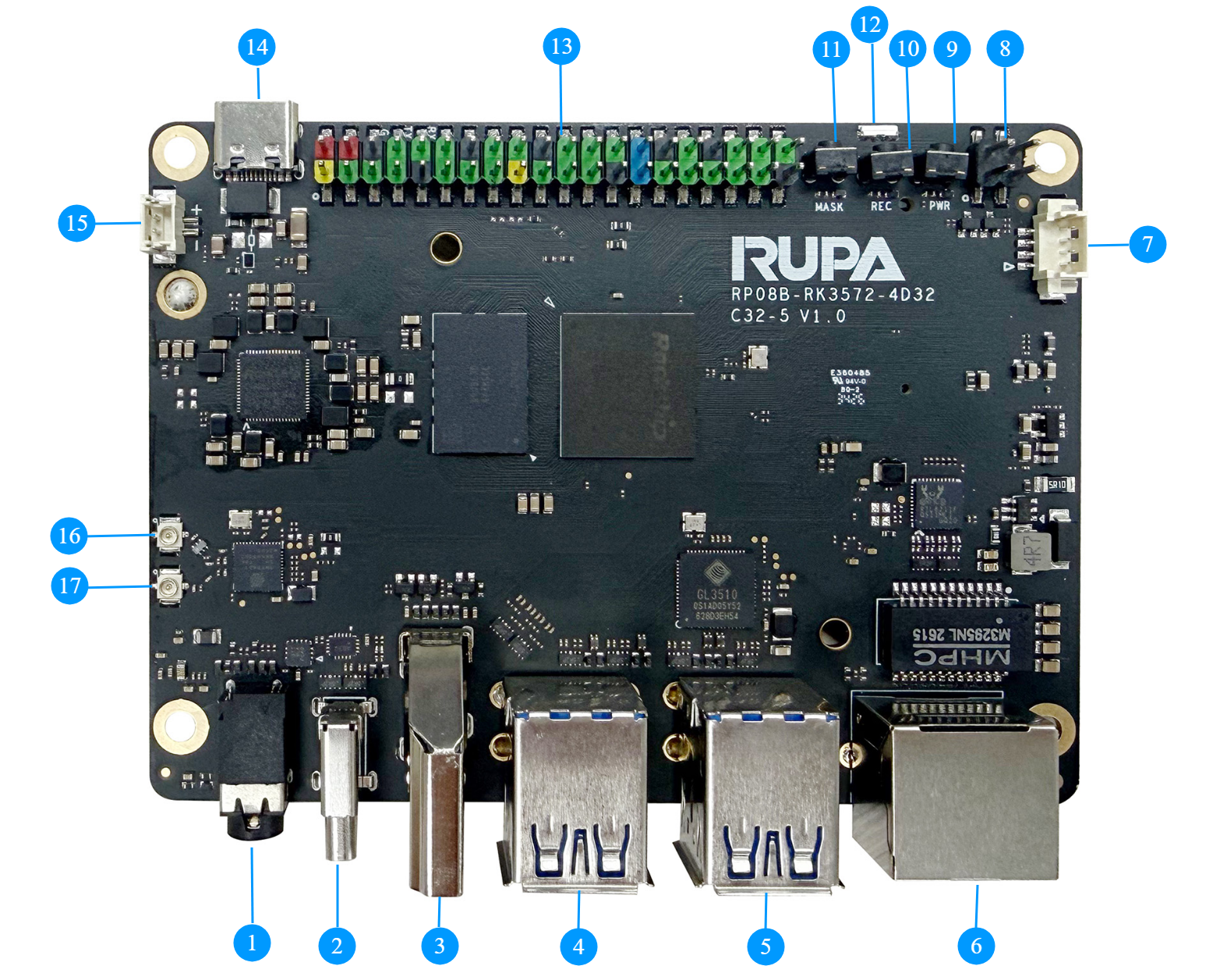

5.1产品外观
5.2产品接口名称
| 序号 | 接口名称 | 序号 | 接口名称 |
|---|---|---|---|
| 1 | 3.5MM 4节 耳机接口 | 12 | 休眠/运行 工作指示灯 |
| 2 | Type-C OTG | 13 | 预留GPIO 口 |
| 3 | HDMI TX A型 | 14 | Type-c 供电口 |
| 4 | USB3.0 Host*2 A型 | 15 | RTC 电池座 |
| 5 | USB3.0 Host*2 A型 | 16 | WIFI 5G 天线 接口 |
| 6 | RJ45 1000M | 17 | WIFI 2.4G +BT 天线接口 |
| 7 | 风扇接口 | 18 | EMMC/UFS/SPI Flash 模组接口 |
| 8 | POE 输入接口 | 19 | LCD Panel 接口 |
| 9 | 电源按键 | 20 | 摄像头 接口 |
| 10 | 升级按键 | 21 | M.2 M-key 2280 |
| 11 | Maskrom 按键 | 22 | TF 卡接口 |
|6. 接口定义

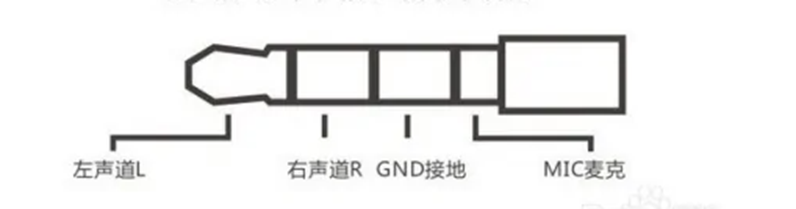

1.3.5MM 4节 耳机接口
集成ES8388S Codec,可实现声音输出和MIC输入,接口为标准的3.5MM4节国际标准接口
2.Type-C OTG
支持USB3.0 OTG,最高数率5.0Gbps,可用于固件烧录、固件调试ADB功能,支持正反插。不支持电源输入,不支持DP。
3.HDMI TX A型
HDMI 视频输出接口,标准 A型 接口,最高支持HDMI 2.1 4K@60HZ,支持HDCP v2.3 and HDCP v1.4。
4.USB3.0 Host*2 A型
双层 USB3.0 接口,A型,Host,供电最大可以输出5V 1A。
5.USB3.0 Host*2 A型
双层 USB3.0 接口,A型,Host,供电最大可以输出5V 1A。
6.RJ45 1000M
标准RJ45 接口; 支持 10/100/1000Mbps 数据传输速率;支持PoE PD,IEEE 802.3af/at(需外接PoE PD模组)。
网线请使用Cat5e(超五类)网线,网线长度不能超过50M,才能保证网络稳定。
避免网线由室外接入网线,室外网线容易受雷击。

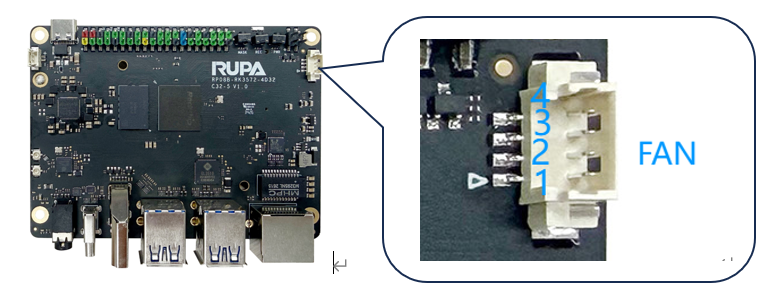

7.风扇接口
风扇连接器为1.25MM 4P连接器
| 图示 | 序号 | 功能 |
|---|---|---|
| 1 | GND | |
| 2 | VCC @5V | |
| 3 | FG | |
| 4 | PWM |

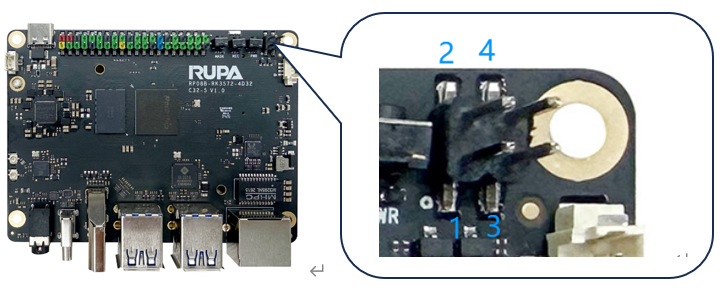

8.POE 输入接口
支持PoE PD,IEEE 802.3af/at(需外接PoE PD模组),接口为2.54 2x2 排针
| 图示 | 序号 | 功能 |
|---|---|---|
| 1 | MCT1 | |
| 2 | MCT2 | |
| 3 | MCT3 | |
| 4 | MCT4 |

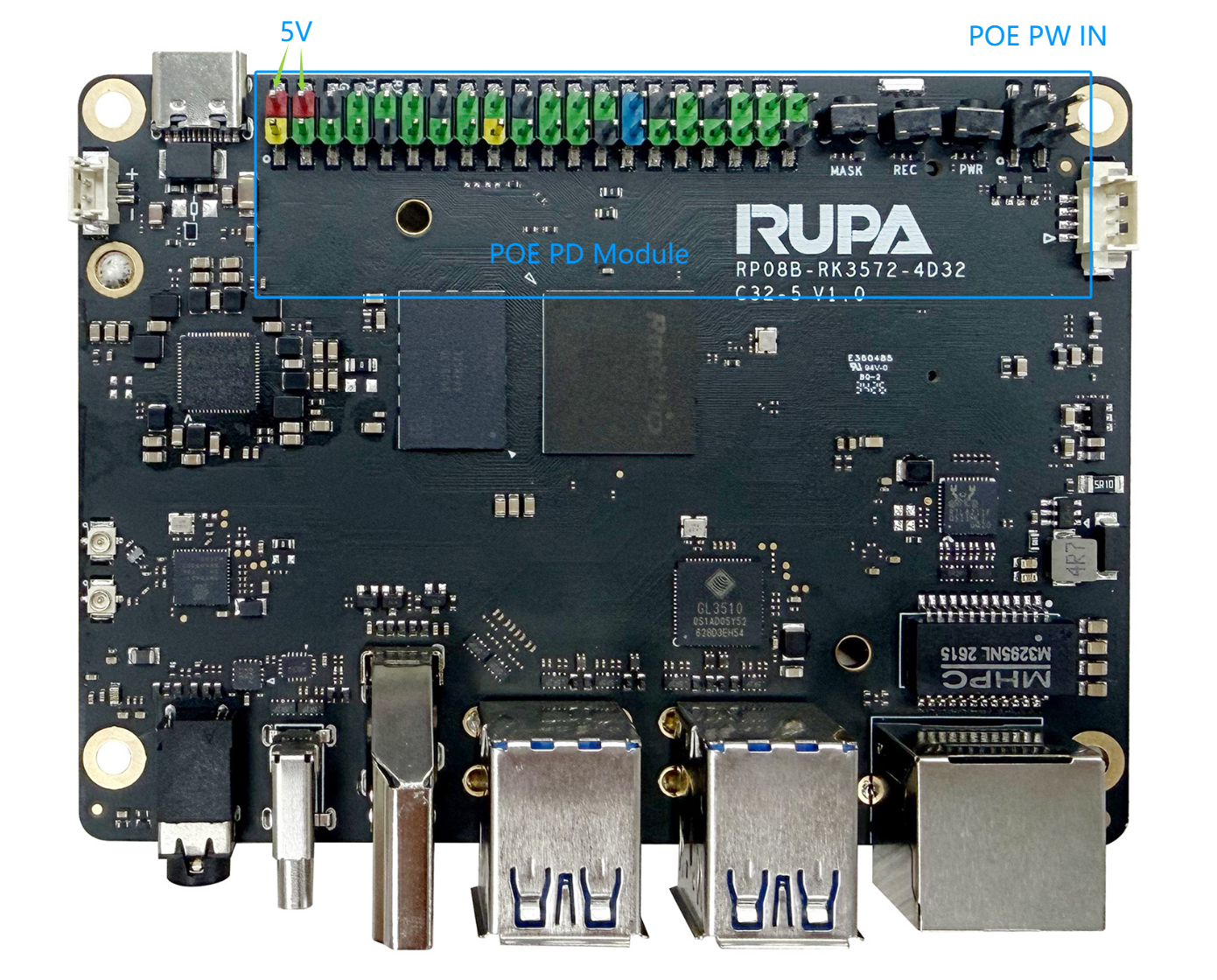

需要PoE 供电时,需要外挂PoE转5V的模组,输入接在PoE 输入接口,输出接预留端口 5V电源位置
9.电源按键
主要功能是作为系统的开关机按键和休眠按键来使用。当运行的系统是 Linux 时,该按键主要用作系统开关机按键。当运行的系统是 Android 时,该按键主要用作系统休眠按键。
该产品上电开机,上电后不需要按电源键开机。
10.升级按键
主要是方便系统进入 Recovery 模式,来对 EMMC/UFS/SPI Flash 进行镜像烧录/下载。
使用方法是:打开瑞芯微开发工具,断电状态下先从 Type-C OTG 口插入数据线,先摁住Recovery按键不放,然后接入电源,当电脑瑞芯微开发工具界面提示识别到 Recovery 设备时,即可松开按键,进行下一步的镜像烧录。
可参照固件烧录章节。
11.Maskrom 按键
MaskRom按键,主要是方便系统进入 MaskRom 模式,来对 EMMC/UFS/SPI Flash 进行镜像烧录/下载。
对于固件损坏不进系统可以按此键进行固件烧录。
使用方法是:打开瑞芯微开发工具,断电状态下先从 Type-C OTG 口插入数据线,先摁住MaskRom按键不放,然后接入电源,当电脑瑞芯微开发工具界面提示识别到 MaskRom 设备时,即可松开按键,进行下一步的镜像烧录。
可参照固件烧录章节。
12.休眠/运行 工作指示灯
主要指示产品工作状态,休眠或关机时亮 红灯,正常工作后亮绿灯。

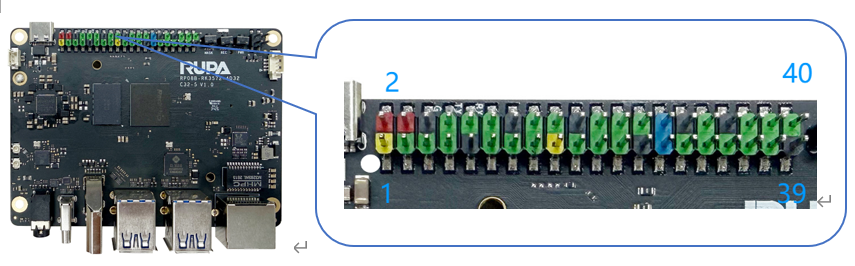

13.预留GPIO 口
图示 | |
| 序号 | 功能 备注:所有GPIO端口均为3V3 电平 |
|---|---|
| 1 | VDD3V3 |
| 3 | PWM2_CH5_M2/I2C8_SDA_M2/UART10_RX_M1/PDM_CLK0_M3/SAI0_SDI1_M0/SDMMC0_D1_M1/FSPI1_D6_M1/GPIO2_C5_d |
| 5 | PWM2_CH4_M2/I2C8_SCL_M2/UART10_TX_M1/PDM_SDI0_M3/SAI0_SDI2_M0/SDMMC0_D0_M1/FSPI1_D7_M1/GPIO2_C4_d |
| 7 | CAN1_RX_M3/PWM2_CH3_M2/I2C4_SDA_M2/SPI3_CSN0_M0/UART3_RTSN_M0/SPDIF_TX0_M2/FSPI1_RST/FSPI1_CSN1_M1/GPIO2_D7_z |
| 9 | GND |
| 11 | CAN3_TX_M1/I2C5_SCL_M2/SPI3_CLK_M0/UART3_TX_M0/SAI0_SDO2_M0/CAM_CLK0_OUT_M1/FSPI1_DQS_M1/GPIO2_D4_d |
| 13 | CAN3_RX_M1/I2C5_SDA_M2/SPI3_MOSI_M0/UART3_RX_M0/SPDIF_TX1_M2/SAI0_SDO3_M0/CAM_CLK1_OUT_M1/FSPI1_CLK_M1/GPIO2_D5_d |
| 15 | CAN1_TX_M3/PWM2_CH2_M2/I2C4_SCL_M2/SPI3_MISO_M0/UART3_CTSN_M0/SPDIF_RX0_M2/SAI0_SDI3_M0/CAM_CLK2_OUT_M1/FSPI1_CSN0_M1/GPIO2_D6_z |
| 17 | VDD3V3 |
| 19 | PCIE0_CLKREQN_M0/PWM1_CH2_M2/I2C7_SCL_M1/SPI1_MOSI_M1/UART1_CTSN_M1/PDM_SDI2_M3/SAI0_SCLK_M0/SDMMC0_CMD_M1/FSPI1_D3_M1/GPIO2_D0_d |
| 21 | PCIE1_CLKREQN_M0/PWM0_CH0_M2/I2C7_SDA_M1/SPI1_MISO_M1/UART1_RTSN_M1/VI_CIF_D2/PDM_SDI3_M3/SAI0_LRCK_M0/SDMMC0_CLK_M1/FSPI1_D2_M1/GPIO2_D1_d |
| 23 | PWM1_CH4_M2/I2C6_SDA_M2/SPI1_CLK_M1/UART1_RX_M1/SAI0_SDI0_M0/SDMMC0_DETN_M1/FSPI1_D0_M1/GPIO2_D3_d |
| 25 | GND |
| 27 | ISP_PRELIGHT_TRIG_M1/PWM2_CH6_M1/I2C7_SCL_M3/SPI4_CSN0_M0/UART9_TX_M0/VO_EBC_SDDO20/SAI3_SDO_M2/GPIO4_B4_d |
| 29 | PWM2_CH0_M0/I2C4_SDA_M0/UART1_RTSN_M0/PDM_SDI3_M0/SAI0_SDO1_M1/SAI0_SDI3_M1/GPU_AVS/GPIO0_D3_d |
| 31 | UART11_RX_M0/PDM_SDI1_M0/SAI0_SDO3_M1/SAI0_SDI1_M1/SPI0_MISO_M0/GPIO0_D1_d |
| 33 | PWM0_CH0_M3/SPI2_MOSI_M2/UART10_RX_M0/SAI1_MCLK_M1/VO_EBC_SDCE3/VO_LCDC_D19/DSMC_CSN1/GPIO3_B0_z |
| 35 | SATA0_CPDET_M1/PWM2_CH3_M3/SPI1_CSN0_M2/UART8_CTSN_M0/VO_EBC_SDDO3/VO_LCDC_D3/DSMC_DATA1/GPIO3_D0_d |
| 37 | PWM2_CH6_M2/SPI3_MOSI_M1/UART5_CTSN_M0/SAI1_SDI3_M1/VO_EBC_SDCLK/VO_LCDC_VSYNC/DSMC_CLKN/GPIO3_D6_d |
| 39 | GND |
| 序号 | 功能 备注:所有GPIO端口均为3V3 电平 |
| 2 | VCC5V0 |
| 4 | VCC5V0 |
| 6 | GND |
| 8 | DebugTX |
| 10 | DebugRX |
| 12 | UART2_RTSN_M1/SPI4_CLK_M2/UART11_TX_M1/PDM_SDI3_M1/SAI1_SDI3_M0/SAI1_SDO1_M0/VI_CIF_D11/ETH0_PPSCLK/GPIO2_B6_d |
| 14 | GND |
| 16 | UART11_TX_M2/I2C9_SDA_M2/SPI3_CSN1_M0/UART10_CTSN_M1/VI_CIF_D5/PDM_SDI1_M3/SAI0_SDO1_M0/SDMMC0_D2_M1/FSPI1_D5_M1/ETH0_MDC/GPIO2_C6_d |
| 18 | UART2_CTSN_M1/SPI4_MOSI_M2/UART11_RX_M1/PDM_SDI2_M1/SAI1_SDI2_M0/SAI1_SDO2_M0/VI_CIF_D10/ETH0_PPSTRIG/GPIO2_B7_d |
| 20 | GND |
| 22 | SPI4_MISO_M2/UART5_RTSN_M1/PDM_SDI1_M1/SAI1_SDI1_M0/SAI1_SDO3_M0/VI_CIF_D9/ETH0_RXD3/GPIO2_C0_d |
| 24 | PWM1_CH3_M2/I2C6_SCL_M2/SPI1_CSN0_M1/UART1_TX_M1/VI_CIF_D1/SAI0_SDO0_M0/SDMMC0_PWREN_M1/FSPI1_D1_M1/ETH0_RXD0/GPIO2_D2_d |
| 26 | UART11_RX_M2/I2C9_SCL_M2/SPI1_CSN1_M1/UART10_RTSN_M1/VI_CIF_D4/PDM_CLK1_M3/SAI0_MCLK_M0/SDMMC0_D3_M1/FSPI1_D4_M1/ETH0_RXCTL/GPIO2_C7_d |
| 28 | ISP_FLASH_TRIGOUT_M1/PWM2_CH5_M1/I2C7_SDA_M3/SPI4_MOSI_M0/UART9_RX_M0/VO_EBC_SDDO21/VP0_SYNC_OUT/SATA30_PORT0_ACTLED_M1/GPIO4_B5_d |
| 30 | GND |
| 32 | CAN0_TX_M2/PWM2_CH4_M1/I2C2_SCL_M2/SPI3_CSN0_M2/UART6_TX_M0/SAI0_SDI1_M2/SAI1_SCLK_M0/GPIO2_B1_d |
| 34 | GND |
| 36 | CAN0_RX_M2/PCIE1_CLKREQN_M2/I2C2_SDA_M2/SPI4_CSN1_M2/UART9_RX_M2/SAI0_SDI2_M2/SAI1_LRCK_M0/VI_CIF_D14/UART6_CTSN_M0/GPIO2_B3_d |
| 38 | SATA1_CPDET_M1/SPDIF_TX0_M4/I2C7_SDA_M2/UART9_RX_M1/SAI1_LRCK_M1/VO_EBC_BORDER1/VO_POST_EMPTY/DSMC_INT2/GPIO4_A1_d |
| 40 | GND |
14.Type-c 供电口
Type-c 供电口只有电源输入 功能,没有USB 功能。不支持PD协议,供电要求5V 2A 以上。如果在使用NPU 做算法推理时出现重启,可能存在电源供电不足的问题,需要跟换电源后再使用。

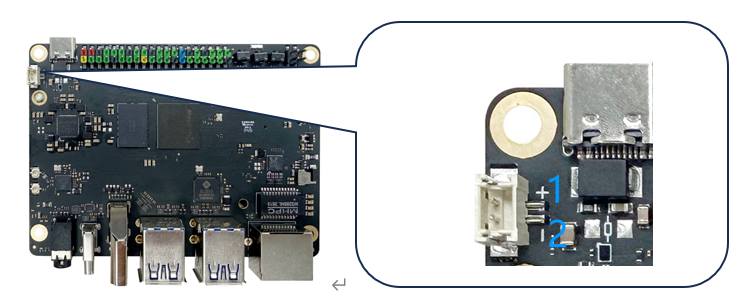

15.RTC 电池座
电池座为1.25MM 2P接口,可支持笔记本电脑CR2032 电池。
| 图示 | 序号 | 功能 |
|---|---|---|
| 1 | 电池+ | |
| 2 | 电池- |

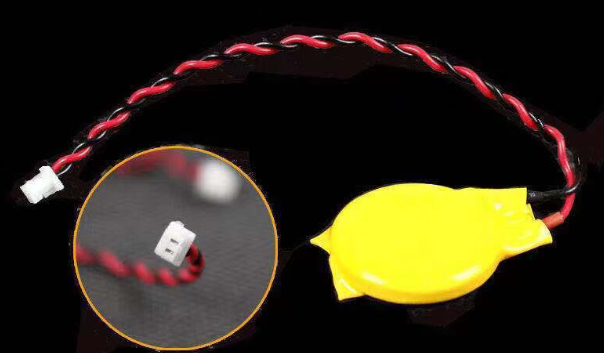

电池图片
16.WIFI 5G 天线 接口
WiFi 主天线接口,接口类型为1代 Ipex天线座。
17.WIFI 2.4G +BT 天线接口
WiFi /l蓝牙线接口,接口类型为1代 Ipex天线座。

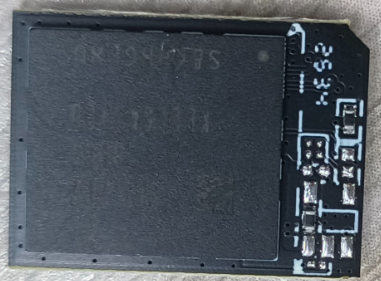

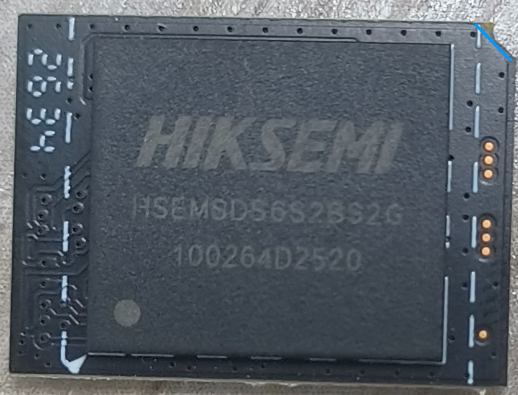

18.EMMC/UFS/SPI Flash 模组接口
可支持 EMMC5.0/5.1、UFS2.1/2.2 和SPI Flash,更换模组就可以。安装时缺口对缺口安装。
| EMMC 模组 | USF 模组 | SPI Flash 模组 |
|---|---|---|

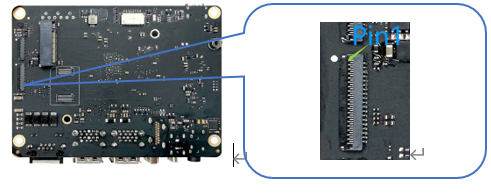

19LCD Panel 接口
| 图示 | |||
|---|---|---|---|
| 序号 | 功能 | 序号 | 功能 |
| 1 | VDD3V3 | 21 | GND |
| 2 | VCCIO1V8 | 22 | GND |
| 3 | NC | 23 | TP Reset/GPIO0_C3/电平3V3 |
| 4 | LCD Reset/GPIO1_D1/电平1V8 | 24 | TP VCC3V3 |
| 5 | NC | 25 | TP INT/GPIO0_C6/电平3V3 |
| 6 | GND | 26 | TP SDA/I2C2_SDA_M0/电平3V3 |
| 7 | MIPI TX D0N | 27 | TP SCL/I2C2_SCL_M0/电平3V3 |
| 8 | MIPI TX D0P | 28 | GND |
| 9 | GND | 29 | GND |
| 10 | MIPI TX D1N | 30 | VDD3V3 |
| 11 | MIPI TX D1P | 31 | VDD3V3 |
| 12 | GND | 32 | GND |
| 13 | MIPI TX CLKN | 33 | GND |
| 14 | MIPI TX CLKP | 34 | LCD BL- |
| 15 | GND | 35 | LCD BL- |
| 16 | MIPI TX D2N | 36 | NC |
| 17 | MIPI TX D2P | 37 | NC |
| 18 | GND | 38 | LCD BL+ @50mA |
| 19 | MIPI TX D3N | 39 | LCD BL+ @50mA |
| 20 | MIPI TX D3P | ||

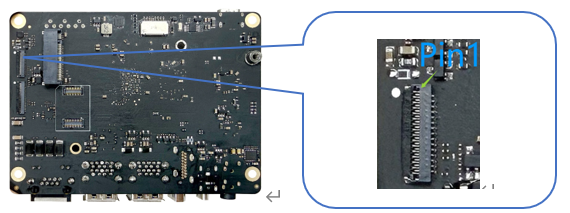

20.摄像头 接口
| 图示 | |||
|---|---|---|---|
| 序号 | 功能 | 序号 | 功能 |
| 1 | GND | 17 | MIPI RX CLK0N |
| 2 | MIPI RX D3N | 18 | MIPI RX CLK0P |
| 3 | MIPI RX D3P | 19 | GND |
| 4 | GND | 20 | MIPI MCLK0/GPIO3_D7 |
| 5 | MIPI RX D2N | 21 | GND |
| 6 | MIPI RX D2P | 22 | MIPI MCLK1/GPIO4_A0 |
| 7 | GND | 23 | CAM EN0/GPIO3_C5/电平1V8 |
| 8 | MIPI RX CLK1N | 24 | CAM SCL/I2C5_SCL_M3/电平1V8 |
| 9 | MIPI RX CLK1P | 25 | CAM SDA/I2C5_SDA_M3/电平1V8 |
| 10 | GND | 26 | CAM EN1/GPIO3_C6/电平1V8 |
| 11 | MIPI RX D1N | 27 | CAM RESET/GPIO3_C7/电平1V8 |
| 12 | MIPI RX D1P | 28 | CAM VCC 3V3 |
| 13 | GND | 29 | CAM VCC 3V3 |
| 14 | MIPI RX D0N | 30 | VDD5V0 |
| 15 | MIPI RX D0P | 31 | VDD5V0 |
| 16 | GND | ||
21.M.2 M-key 2280
M.2 M-Key PCIE2.0 此接口预留80MM长的扩展卡,可扩展 SSD、边缘计算卡。为1线Pcie2.0,速率5Gbps。
固定螺丝位M2.5*4 螺丝。
22.TF 卡接口
标准TF接口,支持SD2.0和SD3.0.
C.1 免责声明
本规格书所载信息仅供参考,深圳市海格森科技有限公司保留在不预先通知的情况下对产品设计、规格及文档内容进行修改的权利。本公司在编制本文档时已尽合理注意义务,但不对其中的排版错误或技术性错误承担责任。文中标注「※」的 SoC 级参数引自芯片原厂数据手册,最终以原厂发布为准。产品实际性能受系统配置、软件版本、使用环境等因素影响。
本规格书版权归深圳市海格森科技有限公司所有,未经书面许可,任何单位和个人不得以任何形式复制、传播或用于其他用途。
