项目

内容

产品编号

EDGE-RK3576

版本号

V1.0

发布日期

2026-04-10

生效日期

2026-04-10

文件状态

编修

文件拟定

王志海

文件审核

保密类型

公开

CPU

RK3576 Octo-core, Cortex-A72 and Cortex-A53

频率高达2.2GHz

GPU

Mali-G52 GPU，OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1

DDR

LPDDR5X

4G/8G/16G可选

NPU

6.0 Tops

OS

Android /Debian /Buildroot/ Ubuntu

内置存储器

支持 eMMC5.1，SDIO3.0  16GB/32GB/64G/128G（可选）

可选UFS3.1，容量128G（可定制256G/512G/1T）

显示输出

HDMI 2.1接口*1，可最高输出4K 120Hz，HDCP2.3

Type-c接口*1，可最高输出4K 60Hz，DP1.4a HDCP2.3

MIPI DSI*1, 4Lane

Camera

MIPI CSI 4Lane*1

以太网

1000M*2

WIFI

WiFi5无线网络接入 IEEE 802.11a/b/g/n/ac

定时时钟

支持RTC

USB

USB3.1 HOST A型*1 5Gbps

USB3.1 OTG Type-C*1 5Gbps

USB2.0 HOST A型*2 480Mbps

PCIE

PCIE2.0 *1 M.2 M-Key 5Gbps

Audio

支持MIC和音频接口 *1 3.5MM 4节耳机口

工业接口

RS232 *2

RS485*1

GPIO 输入接口*2

GPIO 输出接口*2

电源

12V 2A 电源DC头 5.5 2.0

散热方式

被动散热

整机功耗

10W（不加外设）

净重

PCBA：77g 整机：888g

包装重量

PCBA：220g 整机：1160g

工作温度

-20~60℃

存储温度

-20~70℃

工作湿度

20-85 RH （无冷凝）

存储湿度

5-90 RH （无冷凝）

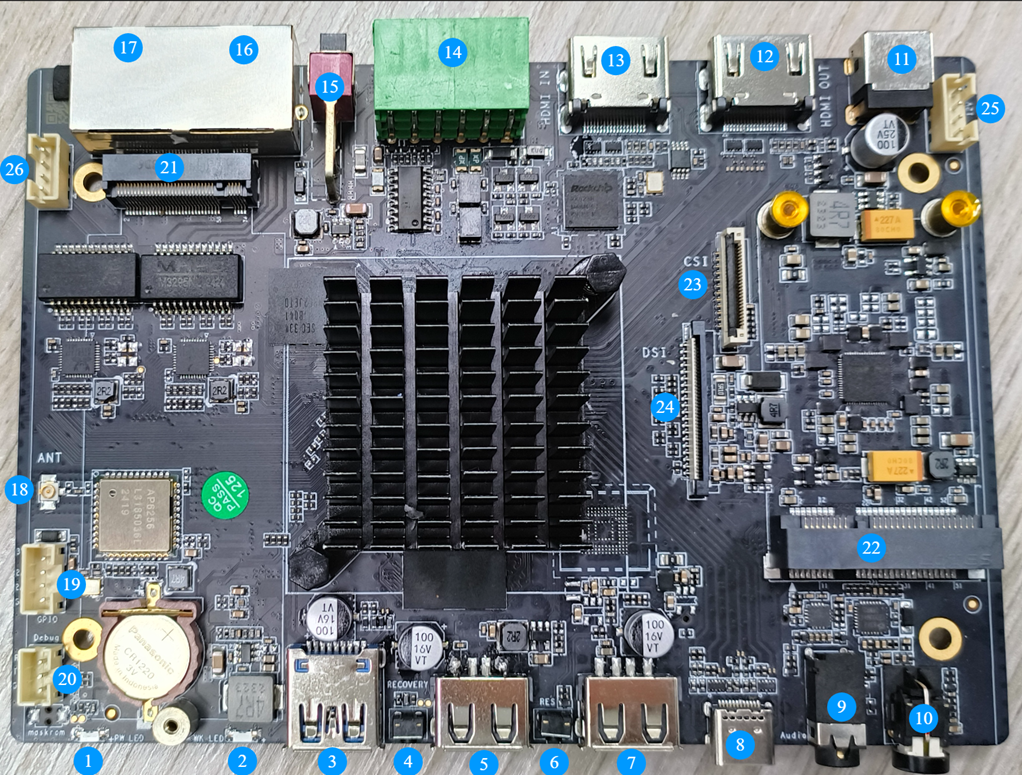

NO.

Description

NO.

Description

1

开关机状态灯

14

RS485接口&RS232接口&GPIO接口&

12V电源输出

2

工作状态灯

15

GPIO输入接口电平极性切换开关

3

USB3.0接口

16

RJ45

4

升级按键

17

RJ45

5

USB2.0接口

18

WiFI 2.4G、5.8G天线输出

6

复位按键

19

GPIO 连接器

7

USB2.0接口

20

Debug 调试

8

type C接口

21

M.2 M-Key 2280  PCIE 2.0

9

耳机音频输出接口

22

4G Mini PCIE

10

开关机按键

23

摄像头 MIPI CSI

11

12V电源输入

24

LCD MIPI DSI

12

HDMI信号输出

25

12V电源输入 2.0MM 4P

13

HDMI信号输入

26

POE 电源输入接口 2.0MM 4P
